In questa pagina presento il progetto di un completo Reflow Controller. Finalmente un progetto completo, collaudato e flessibile a disposizione di chi si vuol addentrare nel mondo della saldadatura SMD.

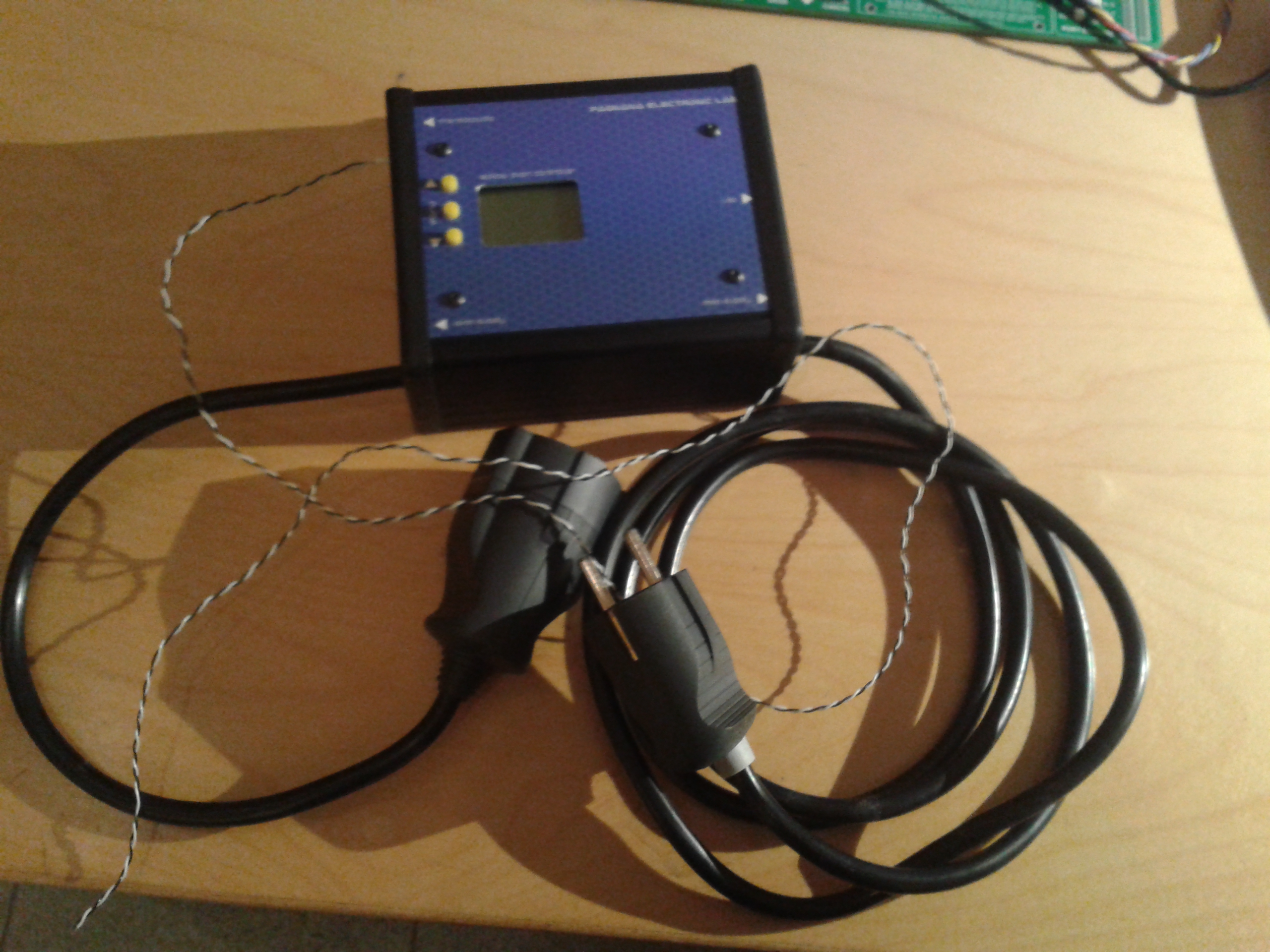

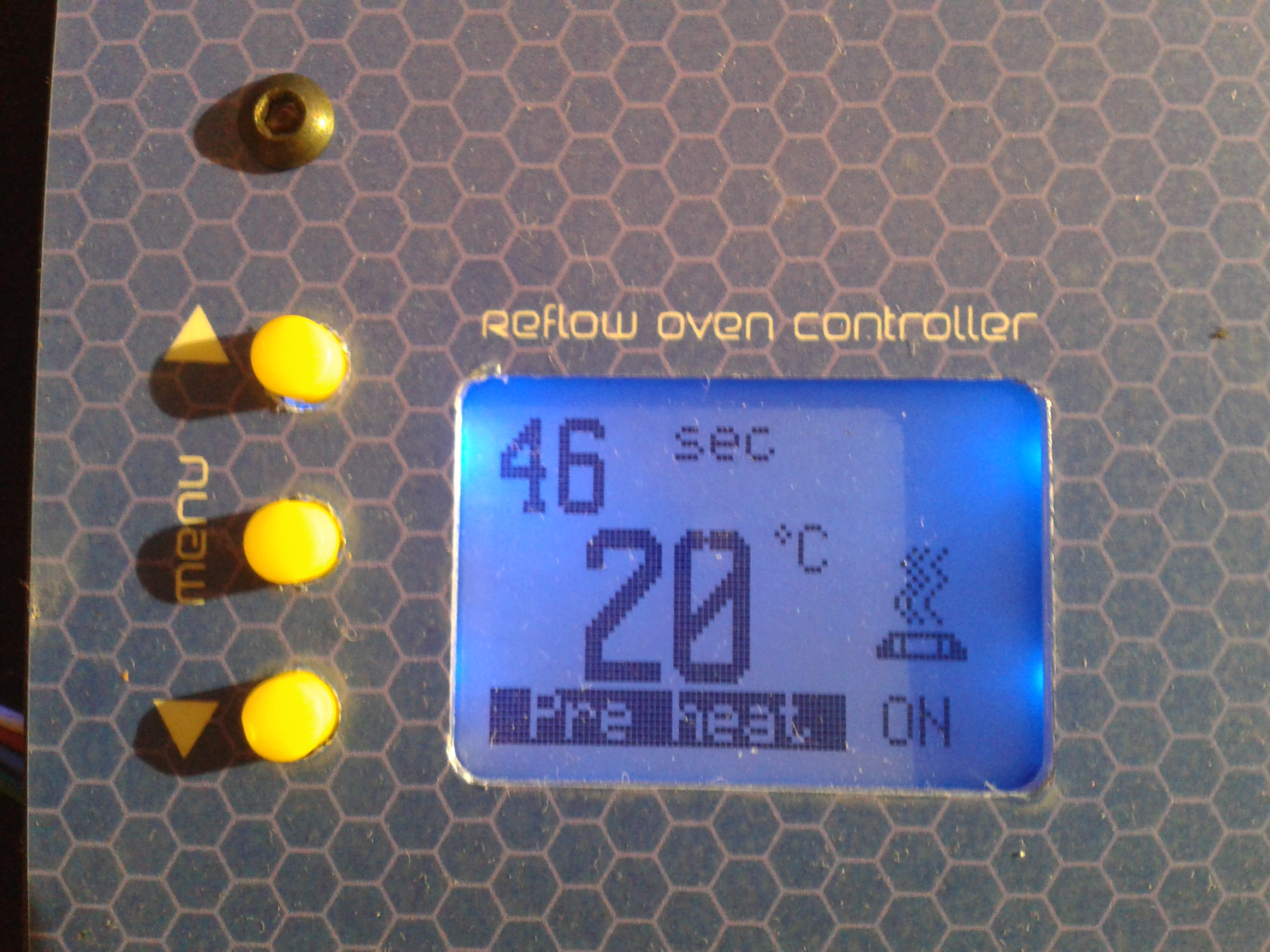

IL controller automatico, gestisce l'intero ciclo di saldatura pilotando un qualsiasi fornetto casalingo da circa 9-16l e 1500 W di potenza . Si possono controllare tre fasi di saldatura (pre-heat, soak e reflow), con possibilita' di impostare per ciascuna fase il tempo e la temperatura , memorizzando i parametri di saldatura nella memoria eeprom del microcontrollore (PIC 18F4520). Il controller modula in autonomia la temperatura secondo un preciso ciclo termostatico, dipendente dal segnale rilevato da una termocoppia di tipo J condizionata con un apposito op-amp di precisione tipo AD596. L'apparecchio è dotato di una uscita micro USB per poter monitorare e graficare tempi e temperature del ciclo di saldatura.
Presto pubblicherò anche un piccolo video che descrive il funzonamento. Al momento il firmware è in versione beta e verrà ulteriormente sviluppato (ad esempio per consentire la calibrazione della termocoppia dal menu').
Qui sotto potrete scaricare schema, PCB, il firmware già pronto per essere inserito nel uC tramite una presa ICSP, oltre ad alcune istruzioni e consigli per il funzionamento. Per ogni ulteriore dettaglio potete contattarmi QUI.
Lavorate sempre con accortezza, prestando attenzione alla tensione di rete presente sul circuito ed alle alte temperature raggiunnte dal forno !! Si tratta pur sempre di progetti sperimentali e autocostruzione, il rischio di creare situazioni di pericolo deve essere SEMPRE accuratamente eviato !
Sconsiglio la realizzazione a chi non ha competenze specifiche in campo eletttronico - elettrotecnico.
|
