Quante volte capita
di arrivare al campo di volo e chiedersi : "....ma le batterie le ho
caricate??" oppure dopo un volo: "....ma quanto avro' cnsumato? Avro'
ancora capacita' sufficiente nella batteria??.."

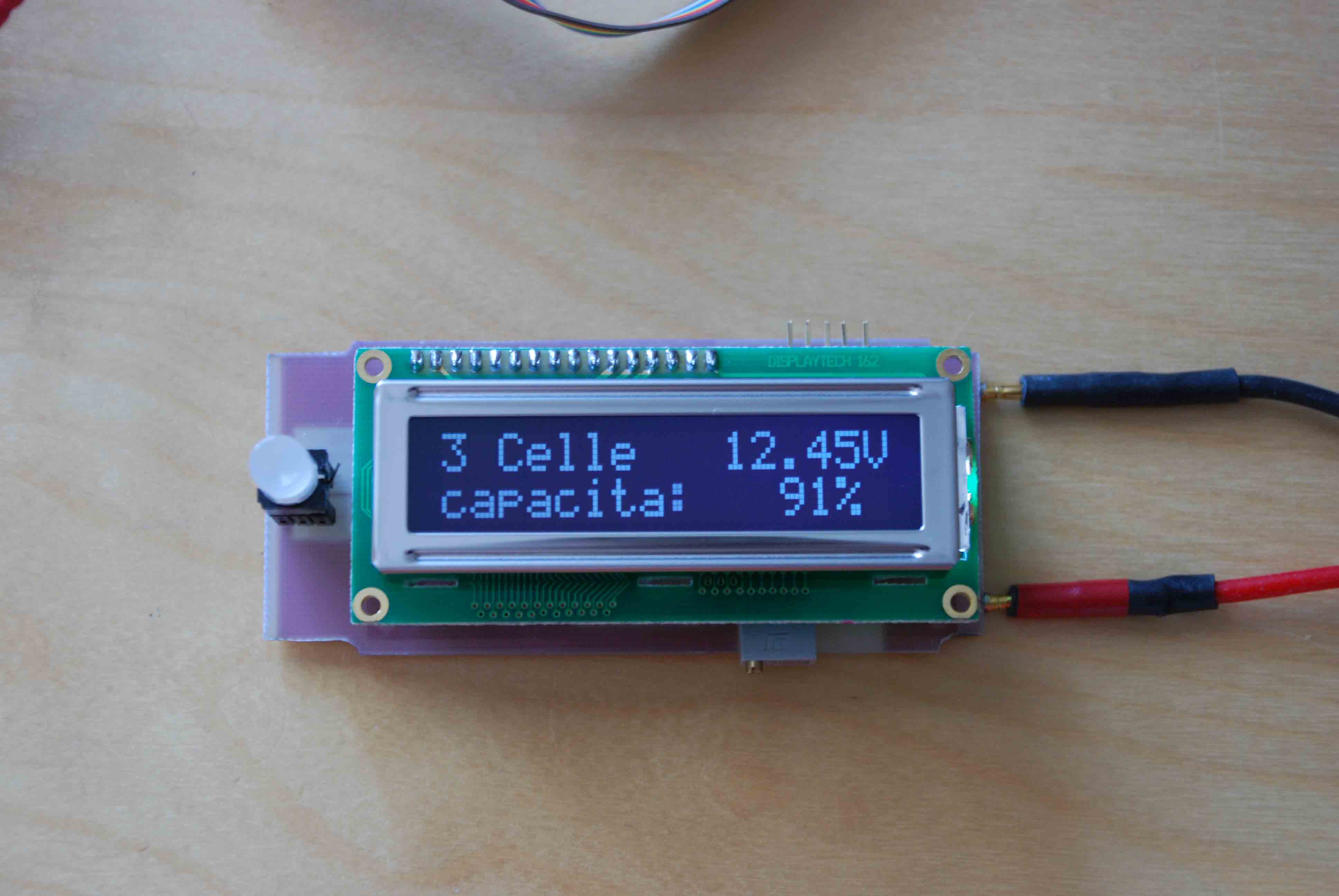

LipoTester risponde
esattamente a questa esigenza, collegato al pacco LiPo calcola la
capacita' residua della batteria e mostra su un display la tensione
complessiva e la quanta capacita' in % rimane nel pacco.
Il circuito si basa su un microprocessore della Microchip appositamente programmato per misurare in loop la tensione ai capi della batteria LiPo e calcolare, attraverso uno specifico algoritmo derivato dalle curve di scarica delle celle, la capacita' residua.
Il circuito e' molto preciso grazie all'implementazione di una tecnica di oversampling che permette di aumentare la risoluzione del convertitore A/D interno al PIC.
Dati tecnici versione 1.3:
- Autodetect per la
determinazione automatica del numero di celle (in caso di incertezza il
firmware chiede
intervento manuale)
- Lavora con pacchi
fino a 10 celle LiPo
- Display LCD 2x16 retroilluminato
L'utilizzo e' semplicissimo, si connette il pacco, si seleziona il numero di celle tramite l'unico pulsante (solo nel caso l'autodetect sia incerto) e si leggono i valori. Attenzione, che per una buona precisione il pacco deve essere lasciato riposare dopo il volo almeno 10 minuti prima di iniziare la misurazione.
Ponete sempre la massima attenzione nel lavorare con batterie LIPO possono essere molto pericolose!!!!
Qua sotto trovate schema, foto, PCB etc.
|
